保证中压电压敏感负荷的供电电压质量

l 三相1MVA – 10MVA，3kV-35kV

l 基本型：单相、两相、三相跌落到0，持续补偿1秒，响应时间小于10ms

l 增强型：单相、两相、三相跌落到0，持续补偿1秒，响应时间小于5ms

l 高可靠性，多重保护，故障无缝切换到机械旁路（小于2ms）

l 储能装置多模块并联，可靠性高，99.9%效率

产品原理

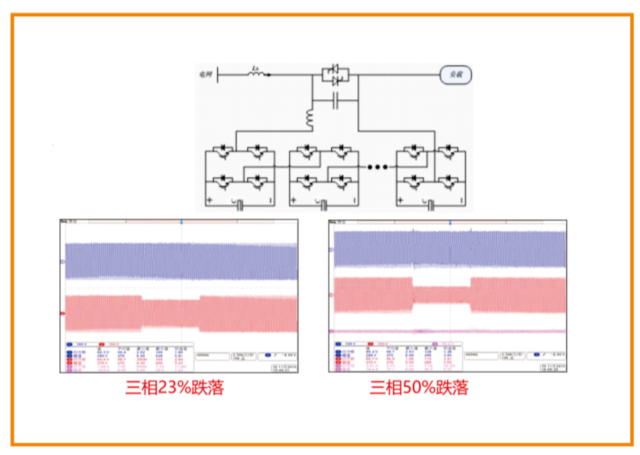

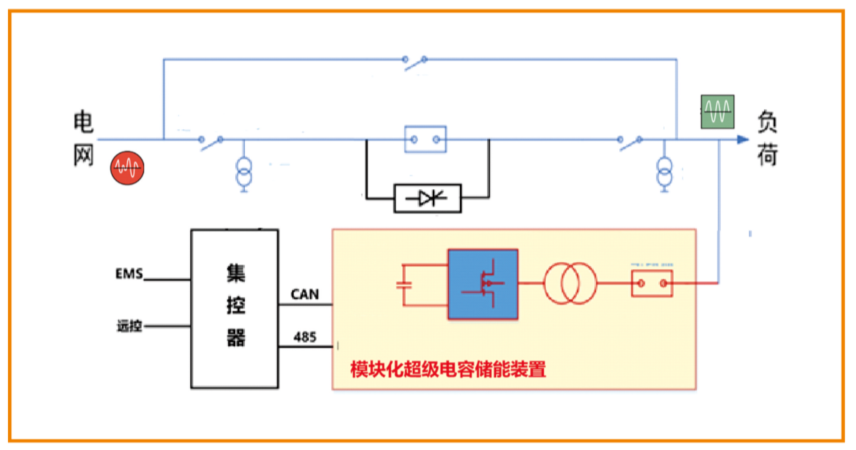

FREL-DVR装置是并联型电压跌落补偿装置，由串联在供电电源和受保护的负荷之间的快速

开关(HSS)和并联在负荷母线上的模块化超级电容补偿装置(SESS)组成，它会持续监测输入侧电

源电压。当电源电压正常时HSS导通为负荷提供电能；当电网电压发生10%以上电压跌落时，HSS

快速关断，SESS为负荷提供稳定电源。电网电压恢复后自动切换到电网供电状态。HSS故障时，

机械旁路开关闭合，保证负荷的供电不受影响。
